Fonds Spéciaux

Nous repoussons des fonds dans tous matériaux aptes à la déformation à froid ou à chaud. Nous réalisons des pièces allant jusqu'à un diamètre de 3500 mm départ en acier jusqu'à 10 mm, en inox jusqu'à 8 mm, en cuivre, en laiton, en aluminium, en Uranus, en alliages de nickel (Hastelloy, Nimonic, Marval, etc.).

fonds-speciaux-inverse

Fonds elliptiques

Les fonds elliptiques sont produits suivant la norme NF E 81-103. Nous proposons certains diamètres de fonds elliptiques en fonction de la disponibilité de nos outillages en acier jusqu'à 10 mm et inox jusqu'à 8 mm.


fonds-plats

Fonds plats


Nous repoussons tous types de fonds plats de diamètre allant jusqu'à 3500 mm départ. Nous réalisons des outillages bois pour les petites séries et des outillages acier pour les séries plus importantes.


calottes-spheriques

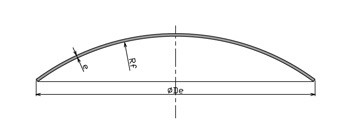

Calottes sphériques

Nous réalisons des portions sphériques. Nous disposons d'un large choix d'outillages existants.

fonds-hemispheriques


Fonds hémisphériques

Nous disposons d'un large choix d'outillage pour la réalisation de fonds hémisphériques de diamètre allant de 40 mm à 2000 mm.


fonds-coniques

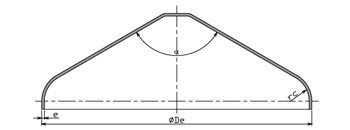

Fonds coniques repoussés ou bordage de cônes roulés

Nous réalisons des cônes en repoussage suivant outillages existants ou étudiés spécialement. Nous réalisons également la finition des cônes roulés soudés (bordage suivant rayon défini par votre besoin).


fonds-inverses

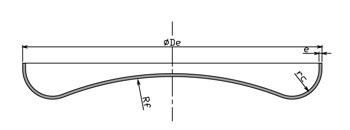

Fonds inversés

Nous réalisons des fonds inversés sur la base de fonds PRC ou GRC en tous type de matériaux.




Profils de repoussage

repoussage-collet
Collet

collet-torique
Collet torique

couronne
Couronne

ogive
Ogive

pavillon
Pavillon

reduction-conique
Réduction conique

tremie
Trémie


virole-rentree
Virole rentrée

colet-retourne
Collet retourné

cone-centrage
Cône centrage

demi-tore
Demi tore

onde
Onde

plat-conique
Plat conique

tremie-ave-bride
Trémie avec bride

virole-bordee
Virole bordée



Fabrication de fonds GRC suivant la norme NF E 81-102


fond-bombe-normalise

Le fond bombé « grand rayon de carre » dit GRC est déterminé par un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond et un rayon de carre au dixième de ce même diamètre. Les fonds GRC sont spécialement adaptés pour les appareils sous pression.

Rf = De
Rc = De / 10
Nous réalisons des fonds GRC de diamètre allant jusqu'à 3000 mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètres, 12 mm en acier et 20 mm en aluminium. Nous réalisons également des fonds GRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurés dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées.

Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-102. Pour toutes autres dimensions à celles prises en compte dans la norme, (épaisseur inférieure, diamètres intermédiaires, bords droits, hors standards) nous consulter.



Fabrication de fonds MRC suivant la norme NF E 81-104

schema-fond-bombe-mrc-pt

Schéma fonds bombés normalisés MRC Le fond bombé « moyen rayon de carre » dit MRC est déterminé par un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond et un rayon de carre compris entre le 30ième et le 15ième du diamètre extérieur. Les fonds MRC sont spécialement adaptés pour le stockage de produits pétroliers (simple ou double enveloppes, cloisons intérieures, brises flots, etc ...).

Nous réalisons des fonds MRC de diamètre allant jusqu'à 3000mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètre, 12mm en acier et 20 en aluminium. Nous réalisons également des fonds MRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurés dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées, nous consulter.

Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-104.

Pour toutes autres dimensions à celles prises en compte dans la norme, nous (épaisseur inférieure , diamètres intermédiaires, bords droits, hors standards) consulter.




Fabrication de fonds PRC suivant la norme NF E 81-101

schema-fond-bombe-prc-pt

Schéma fonds bombés normalisés PRC Le fond bombé « petit rayon de carre » dit PRC est déterminé par un rayon intérieur de la calotte sphérique supérieur ou égal au diamètre extérieur du fond et un rayon de carre compris entre 30 et 50 mm suivant les diamètres. Les fonds PRC sont spécialement adaptés pour les appareils à faible pression.

Rf >= De
30 <= Rc <= 50

Nous réalisons des fonds PRC de diamètre allant jusqu'à 3000mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètre, 12mm en acier et 20 en aluminium. Nous réalisons également des fonds PRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurés dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées, nous consulter.

Vous pouvez télécharger un tableau des principales dimensions d'après la norme NF E 81-101.

Pour toutes autres dimensions à celles prises en compte dans la norme, nous (épaisseur inférieure , diamètres intermédiaires, bords droits, hors standards) consulter.




Finitions et tolérances

Finitions

finitions


Nous réalisons également à votre demande toutes sortes de finitions en sous-traitance comme la découpe d'ouvertures en laser 5 axes, le décapage, le polissage, le polissage électrolytique, le sablage, le grenaillage, la peinture poudre ou liquide, le chromage etc.

Les fonds fabriqués par nos soins sont usinés suivant la norme NF E 81-110 en fonction de votre besoin (bords dressés, chanfreins intérieurs, extérieurs ou doubles chanfreins, avec ou sans délardage, délardage conique ou cylindrique, chanfreins spéciaux, etc.).

Tolérances

Nous réalisons des fonds normalisés en toutes matières. Ces fonds sont réalisés suivant les normes NF E 81-100 à 104. Les tolérances définis dans ces normes permettent dans certains cas de proposer des côtes légèrement différentes des côtes théoriques afin de s'adapter au mieux à l'outil de production.

La norme définit également les tolérances de forme, de diamètre de hauteur, d'ovalisation et d'épaisseur. Les valeurs de ces tolérances dépendent du type de fond, de son diamètre et de son épaisseur.
